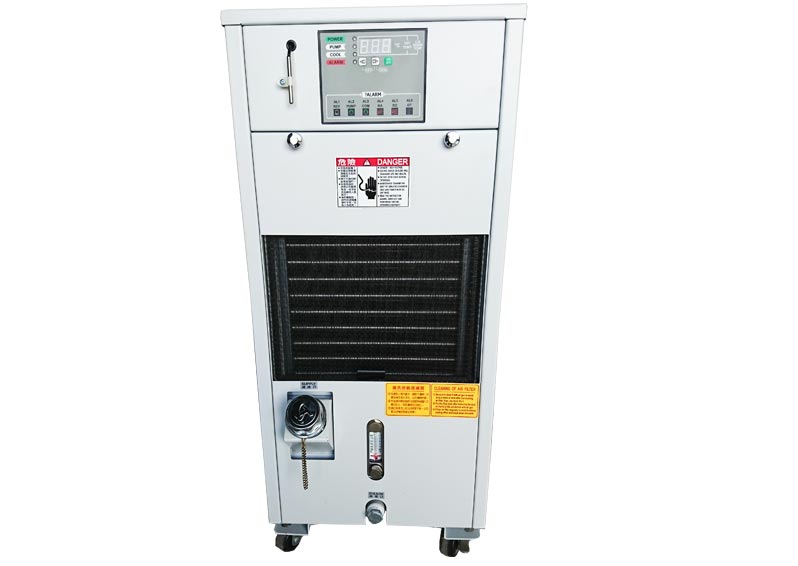

DO系列 - 主軸、油壓系統油溫冷卻機
適用行業設備： ● CNC綜合加工機、車床、銑床 ● 研磨機主軸冷卻 ● 油壓箱系統冷卻 ● CNC高速雕銑機高速主軸用冷卻 特點：
- 控制主軸溫升熱升長
- 防止油震
| 型號 Type | DO-4 | DO-6 | DO-8 | DO-12 | DO-24 | DO-36 | DO-60 | |
| 電源 Power source | V | 3ψAC 220V50/60HZ ±10% (其他電壓可另行製作) | ||||||
| 總負載電流 | A | 4.5 | 5.8 | 6.8 | 7.3 | 15 | 21 | 28 |
|
冷卻能力
|
Kcal/HR | 1000Kcal | 1500Kcal | 2000Kcal | 3000Kcal | 6000Kcal | 9000Kcal | 15000Kcal |
| BTU/HR | 4000BTU | 6000BTU | 8000BTU | 12000BTU | 24000BTU | 36000BTU | 60000BTU | |
| W | 1172W | 1758W | 2345W | 3516W | 7033W | 10550W | 1758W | |
| 溫度範圍 | ℃ | 10~40℃ | ||||||
| 溫度精度 | ℃可選配 | ±1.5℃(標準)特殊精度可另行設計 | ||||||
| 加熱器 | KW | 選配 | ||||||
|
泵浦
|
壓力㎏/C㎡ | 5 | 5 | 7 | 7 | 7 | 7 | 10 |
| 流量L/min | 4.5 | 20 | 20 | 30 | 30 | 40 | 50 | |
| HP | 2014/1/4 | 2014/1/2 | 2014/1/2 | 1 | 1 | 1 | 2 | |
| 油箱容量 | L | 15 | 20 | 20 | 35 | 45 | 70 | 85 |
| 壓縮機電流 | 運轉電流A | 3.2 | 3.8 | 4.2 | 5 | 11 | 18 | 21 |
| 冷媒 | 型號 | R134a R407c | R134a R407c | R134a R407c | R134a R407c | R134a R407c | R134a R407c | R134a R407c |
| 進出口管徑 | PT | 1/2" | 3/4" | 2014/3/4 | 1 | 1 | 1 | 1 |
|
外型尺寸
|
W×D×H(mm)含油箱 | 370×446(注油口520)×856 | 425×580×950 | 425×580×950 | 480×635×1150 | 680×550×1260 | 930×610×1350 | 1110×710×1350 |
| W×D×H(mm)無油箱 | 370×446×680 | 425×500×750 | 425×500×750 | 485×555×950 | 680×550×1260 | 930×610×1350 | 1110×710×1350 | |
| 重量 | KG | 64 | 75 | 86 | 92 | 155 | 210 | 310 |

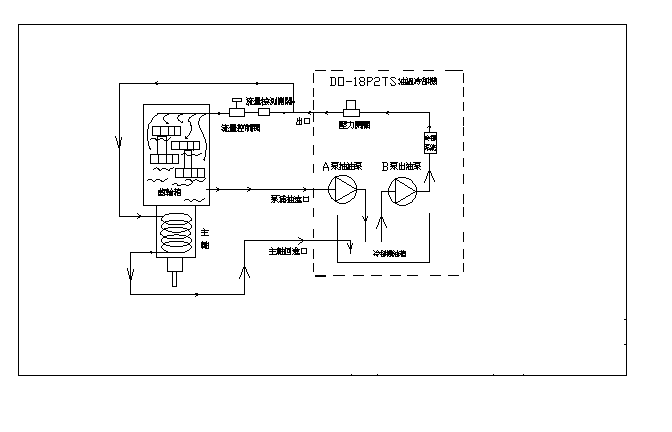

齒輪箱與主軸冷卻應用雙泵浦系統迴路圖
